Hytera RD985

Opis produktu

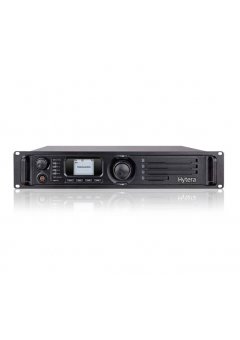

Przemiennik w standardzie ETSI DMR Hytera RD985

Przemienniki DMR Hytera RD985 i RD985S stanowią najważniejsze elementy analogowych i cyfrowych sieci bezprzewodowych i zostały zaprojektowane dla DMR zgodnie z otwartym standardem ETSI. Oba przemienniki cechuje niezawodność i wyjątkowe funkcje.

RD985 i RD985S – cyfrowe korzyści w stosunku do konkurencji!

Zalety

Oba przemienniki mogą pracować w trybie analogowym oraz w trybie cyfrowym są w pełni kompatybilne z obecnie stosowanymi systemami analogowymi. Ponadto

urządzenie RD985S jest naprawdę wszechstronne: oprócz radiowej łączności trankingowej DMR, obsługuje ono stosowanie w systemach Hytera XPT i Simulcast.

Oba przemienniki zaprojektowano zgodnie z otwartym standardem ETSI Digital Mobile Radio (DMR), a ich właściwości techniczne czynią je doskonałymi urządzeniami na drodze do radiofonii cyfrowej.

Kluczowy element profesjonalnej infrastruktury telekomunikacyjnej

Wszystkie przemienniki Hytera można w trybie cyfrowym łączyć w kompleksową sieć radiową z zastosowaniem połączenia IP (tzw. IP Multi Site). W trybie analogowym przemienniki można łączyć ze sobą w systemie back-to-back. Zarówno w

konwencjonalnym trybie analogowym, jak i w trybie DMR (DMR Tier II) możliwe jest stosowanie przemienników RD985 i RD985S wspólnie ze przemiennikami RD625 i RD965 w obrębie jednego systemu radiowego.

Możliwość doposażenia do wyższych wymagań (RD985S)

przemiennik RD985S, oprócz konwencjonalnego trybu analogowego i cyfrowego, obsługuje również inne tryby pracy, które można uaktywnić poprzez aktualizację. Możliwe jest jego zmodernizowanie do systemów łączności radiowej DMR Simulcast, łączności trankingowej DMR Tier III lub Hytera XPT. Dzięki temu urządzenie RD985S stanowi pewną inwestycje w rozwijające się projekty łączności radiowej.

Efektywne wykorzystanie spektrum częstotliwości

Technika TDMA sprawia, że jeden kanał może być używany przez dwukrotnie większą liczbę użytkowników, niż w przypadku analogowych lub cyfrowych systemów FDMA. Z powodu ograniczonych zasobów częstotliwości jest to znacznym odciążeniem, pozwalającym na zmniejszenie kosztów urządzeń systemowych i licencji.

Tryb Dual i automatyczne przełączanie

Oba przemienniki, w zależności od typu sygnału odbiornika, mogą przełączać się samoczynnie pomiędzy trybem cyfrowym a analogowym.

Bezpieczna komunikacja

Dla zabezpieczenia komunikacji radiowej przed podsłuchem, przemienniki RD985 i RD985S wyposażono w rozbudowane cyfrowe funkcje szyfrowania, zgodnie ze

specyfikacją DMRA. W zależności od wersji, oba przemienniki obsługują szyfrowanie z zastosowaniem 40, 128 lub 256 bitów.

Bogate w możliwości i niezawodne

Duża moc nadawcza

Oba przemienniki oferują moc nadawczą regulowaną nawet do 50 W, dzięki czemu mogą sprostać wysokim wymaganiom stawianym nowoczesnym systemom łączności radiowej PMR.

Wyjątkowo niezawodne

Ponieważ oba przemienniki skonstruowano zgodnie z normami wojskowymi, cechuje je trwale wysoka niezawodność i znakomita moc. Wyniki testów wykonanych przez niezależne laboratoria wykazały, że bezawaryjny czas pracy urządzeń wynosi do 100 000 godzin i tym samym spełnia wymagania dla zastosowań w sytuacjach ekstremalnych.

Wszechstronne możliwości instalacji

Przemienniki RD985 i RD985S można przy zastosowaniu opcjonalnego zestawu instalacyjnego zamontować w 19 calowej szafie rack. Alternatywnie można je również użytkować po prostu na regale, w uchwycie lub na stole. Przy użyciu dostępnego dodatkowo zestawu montażowego możliwe jest umieszczenie w obudowie opcjonalnego dupleksera.

Wysoka wydajność chłodzenia

Wzmacniacz mocy może odprowadzać powstające ciepło wyjątkowo efektywnie. Zintegrowany system wentylatorów dodatkowo wspomaga stabilną i wydajna pracę.

Radiotelefony Hytera DMR są w pełni zgodne z normą DMR ETSI-TS102 361.

Potwierdzeniem są niezależne testy interoperacyjności przeprowadzone przez Stowarzyszenie DMR (DMR Association).

Certyfikaty do pobrania ze strony Stowarzyszenia DMR

Ogólna specyfikacja:

Dane ogólne
Zakres częstotliwości		VHF: 136 MHz – 174 MHz UHF: 400 MHz – 470 MHz
Liczba kanałów		16
Liczba stref		1
Raster kanałowy		12,5 / 20 / 25 kHz (analogowy) 12,5 kHz (cyfrowy)
Napięcie robocze		13,6 ± 15% VDC
Maks. zużycie prądu		≤ 0,8 A (w stanie gotowości) ≤ 11 A (podczas transmisji)
Stabilność częstotliwości		±0,5 ppm
Impedancja anteny		50 Ω
Wymiary (wys. × szer. × gł.)		88 × 483 × 366 mm
Masa		8,5 kg
Wyświetlacz LCD		220 × 176 pikseli, 262 000 kolorów, 2,0 cale, 4 wiersze
Nadajnik
Moc nadawcza (regulowana)		VHF: 1 – 50 W (tylko RD985), 5 – 50 W UHF: 5 – 50 W
Modulacja		11 K0F3E przy 12,5 kHz 14 K0F3E przy 20 kHz 16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK		12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształcenia fali podstawowej		- 36 dBm (< 1 GHz) - 30 dBm (> 1 GHz)
Ograniczenie modulacji		± 2,5 kHz przy 12,5 kHz ± 4,0 kHz przy 20 kHz ± 5,0 kHz przy 25 kHz
Odstęp od poziomu szumów własnych		40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz
Tłumienie kanału sąsiedniego		60 dB przy 12,5 kHz 70 dB przy 20/25 kHz
Czułość audio		+ 1 dB do - 3 dB
Współczynnik zniekształceń audio		≤ 3 %
Typ wokodera cyfrowego		AMBE +2™
Odbiornik
Czułość (analogowa)		0,3 μV (12 dB SINAD) 0,22 μV (typowa) (12 dB SINAD) 0,4 μV (20 dB SINAD)
Czułość (cyfrowa)		0,3 μV / BER 5%
Tłumienie kanału sąsiedniego TIA-603 ETSI		65 dB przy 12,5 kHz / 75 dB przy 20 / 25 kHz 60 dB przy 12,5 kHz / 70 dB przy 20 / 25 kHz
Intermodulacja TIA-603 ETSI		75 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz
Tłumienie sygnałów zakłócających TIA-603 ETSI		80 dB przy 12,5 / 20 / 25 kHz 80 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N)		40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz
Nominalna moc wyjściowa audio		0,5 W
Współczynnik zniekształceń audio		≤ 3 %
Czułość audio		+ 1 dB do - 3 dB
Przewodowa emisja zakłóceń emisja zakłóceń		< 57 dBm
Warunki środowiskowe
Zakres temperatur roboczych		- 30 °C do + 60 °C
Temperatura przechowywania		- 40 °C do + 85 °C
Obsługiwane tryby pracy
RD985		• DMR Tier II (ETSI TS 102 361-1/2/3) • Analogowy
RD985S		• DMR Tier III (opcjonalnie, ETSI TS 102 361-1/2/3) • XPT (opcja) • DMR Tier II (ETSI TS 102 361-1/2/3/4) • DMR Tier II Simulcast (opcja) • Analogowy

Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.

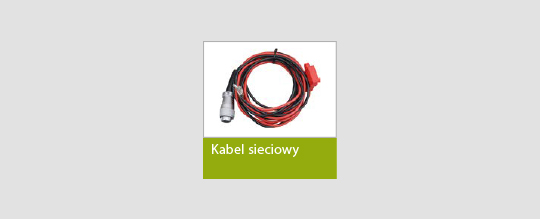

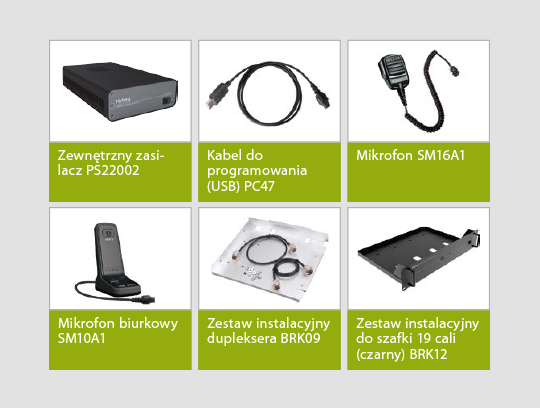

Wyposażenie podstawowe:
