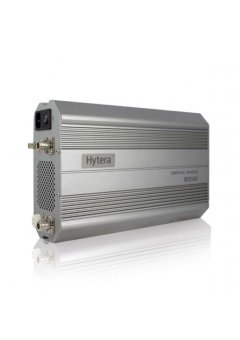

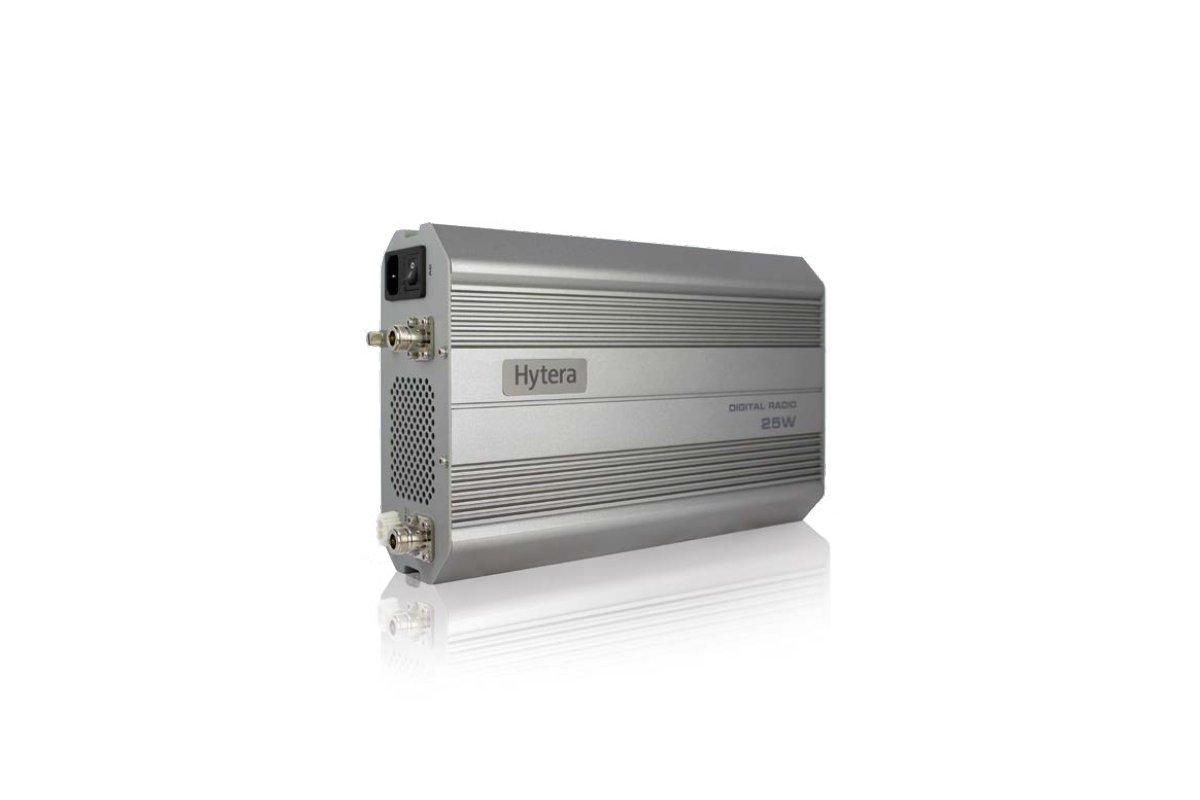

Przemiennik w standardzie ETSI DMR Hytera RD625

RD625 to cyfrowy repeater zaprojektowany specjalnie do zapewnienia niezawodnej łączności radiowej w budynkach i tunelach. RD625 został zaprojektowany zgodnie ze stan- dardem cyfrowej łączności radiowej Digital Mobile Radio (DMR) opracowanym przez ETSI i może być używany w trybie cyfrowym lub w analogowym

Główne cechy

Elastyczność sieci IP

Przemieniki DMR Hytera mogą być pomiędzy sobą połączone za pośrednictwem protokołu IP. Umożliwia to stworzenie rozległych sieci łączności. Przy użyciu funkcji roamingu, radiotelefony mogą korzystać w sieci radiowej z usługi transmisji mowy i danych niezależnie od obszarów zasięgu radiowego.

Połączenie z centralami abonenckimi VoIP

Repeater RD625 umożliwia powiązanie dostępnych sieci telefonicznych VoIP z siecią radiową DMR. Dzięki temu użytkownicy sieci radiowej DMR mogą prowadzićrozmowy półdupleksowe z użytkownikami sieci telefonicznej. Użytkownicy sieci telefonicznej mogą wykonywać połączenia indywidualne lub połączenia grupowe do sieci radiowej.

Praca w trybie analogowym i cyfrowym oraz automatyczne przełączanie

Przemiennik RD625 może pracować w trybie analogowym oraz w trybie cyfrowym i jest w pełni kompatybilny z obecnie stosowanymi systemami analogowymi.

Urządzenie w zależności od typu sygnału odbiornika może się automatycznie prze- łączać pomiędzy trybem cyfrowym, a analogowym, zapewniając łatwą migrację z trybu analogowego na cyfrowy.

Automatyczne przełączanie AC/DC

Zintegrowany w RD625 zasilacz sieciowy automatycznie wybiera pomiędzy zasilaniem prądem stałym, a prądem zmiennym. Po podłączeniu przemiennika  do zasilania sieciowego oraz dodatkowo do niezależnego źródła napięcia stałego

(np. akumulator) zwiększa to bezpieczeństwo systemu. W przypadku awarii zasilania AC RD625 automatycznie przełącza się na drugie źródło zasilania nie przerywając pracy.

Informacje ogólne
Przewodowa Emisja zakłóceń		< -57 dBm
Informacje ogólne
Zakres częstotliwości		VHF: 136 – 174 MHz UHF: 400 – 470 MHz
Obsługiwane tryby pracy		DMR Tier II (konwencjonalny DMR) według ETSI TS 102 361-1/2/3, analogowy
Liczba kanałów		16
Raster kanałowy		12,5 / 20 / 25 kHz
Napięcie robocze		13,6 ± 15% VDC 90 V – 264 VAC
Maks. zużycie prądu (w trybie czuwania)		≤ 0,5 A przy 13,6 VDC
Maks. zużycie prądu (podczas transmisji)		≤ 5,5 A przy 13,6 VDC
Stabilność częstotliwości		±0,5 ppm
Impedancja anteny		50 Ω
Wymiary (wys. × szer. × gł.)		210 x 348 x 108 mm
Masa		2870 g
Nadajnik
Moc nadawcza		1 – 25 W (programowana)
Modulacja		11 K0F3E przy 12,5 kHz 14 K0F3E przy 20 kHz 16 K0F3E przy 25 kHz
Cyfrowa modulacja 4FSK		12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW
Sygnały zakłócające i zniekształcenia fali podstawowej		-36 dBm (< 1 GHz) -30 dBm (> 1 GHz)
Ograniczenie modulacji		± 2,5 kHz przy 12,5 kHz ± 4,0 kHz przy 20 kHz ± 5,0 kHz przy 25 kHz
Odstęp od poziomu szumów własnych		40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz
Tłumienie kanału sąsiedniego		60 dB przy 12,5 kHz 70 dB przy 20 / 25 kHz
Czułość audio		+1 dB do -3 dB
Współczynnik zniekształceń audio		≤ 3 %
Typ Digital-Vocoder		AMBE +2™
Odbiornik
Czułość  (analogowa)		0,3 μV (12 dB SINAD) 0,22 μV (typowa) (12 dB SINAD) 0,4 μV (20 dB SINAD)
Czułość (cyfrowa)		0,3 μV / BER 5%
Tłumienie kanału sąsiedniego		65 dB przy 12,5 kHz /
TIA-603
		75 dB przy 20 / 25 kHz
ETSI		60 dB przy 12,5 kHz /
		70 dB przy 20 / 25 kHz
Intermodulacja TIA-603 ETSI		75 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz
Tłumienie sygnałów zakłócających TIA-603 ETSI		75 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz
Stosunek sygnału do szumu (S/N)		40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz
Współczynnik zniekształceń audio		≤ 3 %
Czułość audio		+1 dB do -3 dB
Warunki  środowiskowe
Zakres temperatur roboczych		-30 °C do +60 °C
Temperatura przechowywania		-40 °C do +85 °C

- Przemiennik DMR RD625

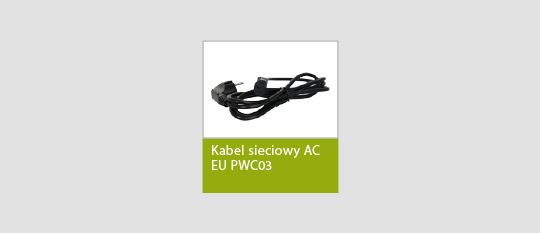

- Kabel sieciowy AC EU PWC03

Pobierz dodatkowe pliki

• Hytera-RD625-DMR.pdf
